UE控制物体移动

发表于 更新于 分类于
UE控制物体移动

方法1：使用 Lerp(线性插值) + Timeline(时间轴)

适合控制移动时长和曲线效果

该方法需要三个变量：

  • StartLocation（Vector）：起始位置
  • TargetLocation（Vector）：目标位置
  • MoveDuration（Float）：移动时长（秒）

设置时间轴：

  • 添加 Timeline 组件，命名为 MoveTimeline。
  • 在时间轴中添加 浮点轨道（Float Track），命名为 Alpha。
  • 编辑曲线：0.0 秒时值为 0.0，MoveDuration 秒时值为 1.0（可调整曲线形状控制缓动效果）。

蓝图逻辑：我这里为了测试方便，直接设置了三个变量的值

image-20250720113010057

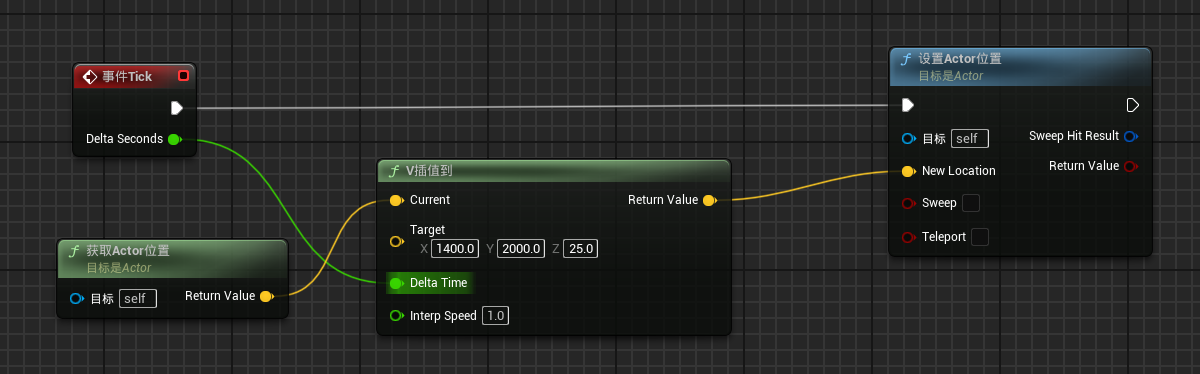

方法2：使用 VInterp To(向量插值)

适合每一帧平滑移动，无需设置时间轴，需要配合Event Tick 一起使用

需要两个变量：

  • TargetLocation（Vector）：目标位置
  • InterpSpeed（Float）：插值速度（推荐 5-10）

蓝图逻辑：

image-20250720113301938

方法3：使用 MoveComponentTo(组件平滑移动)

注意使用此方法移动的是相对位置

蓝图逻辑：

image-20250720113617663

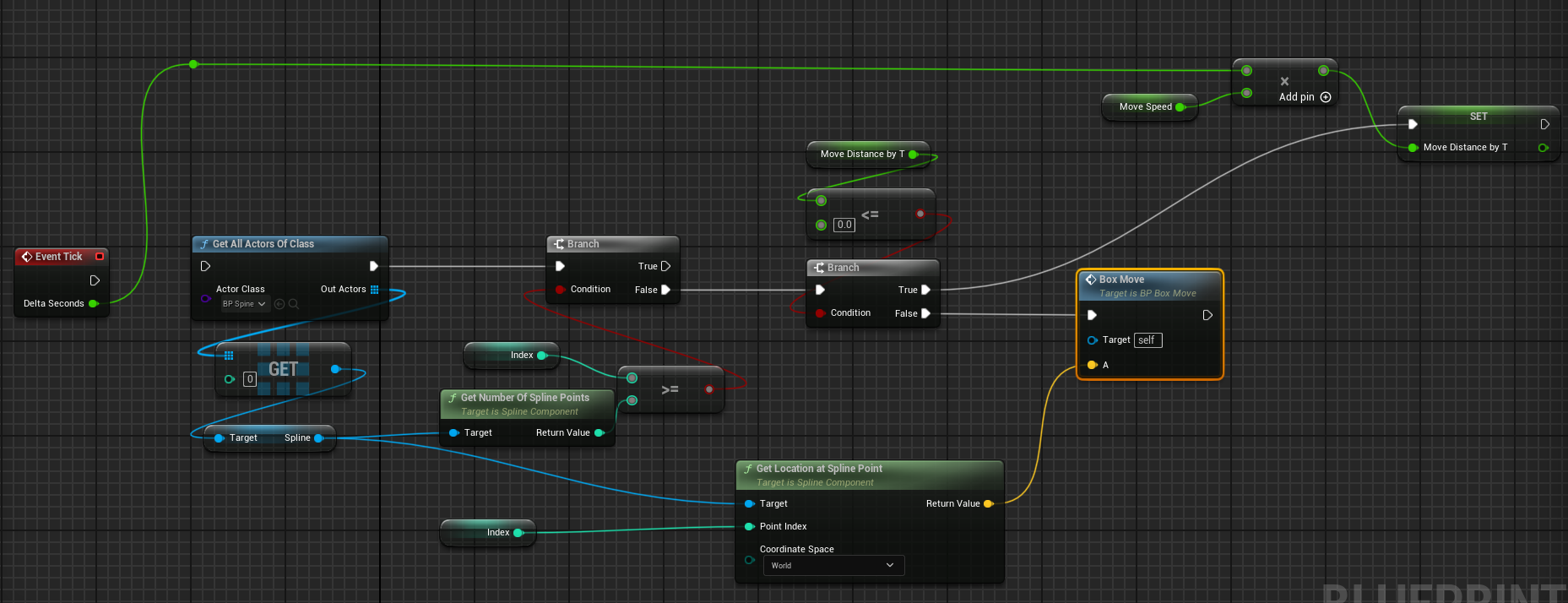

实现物体匀速到达不同长度的目的地

实际上本例子是物体按照样条线上的样条点进行移动

设置的变量：

  • MoveSpeed：移动速度
  • StopThreshold：距离目的地多远可以停止
  • TargetLocation：目的地
  • CurrentLocation：当前位置
  • isMoving：是否正在移动
  • ToTarget：剩余方向向量 （TargetLocation - CurrentLocation）
  • VTarget：单位方向向量（Normalize(ToTarget)）
  • Distance：距离目的地的距离（VSize(ToTarget)）

实现步骤：

  1. 开始移动时，判断是否已经在目的地：若否，执行下面步骤；若是，不执行

  2. 根据当前位置和目的地位置，得到单位方向向量VTarget

  3. 计算当前帧需要移动的距离 MoveEachDeltaSeconds：MoveSpeed * DeltaSeconds

    1. 如果当前位置和目标位置小于最小步长，则直接移动到目标位置
    2. 否则向目标前进一步CurrentLocation = CurrentLocation + VTarget * MoveEachDeltaSeconds

  4. 回到步骤一

image-20250720190527911

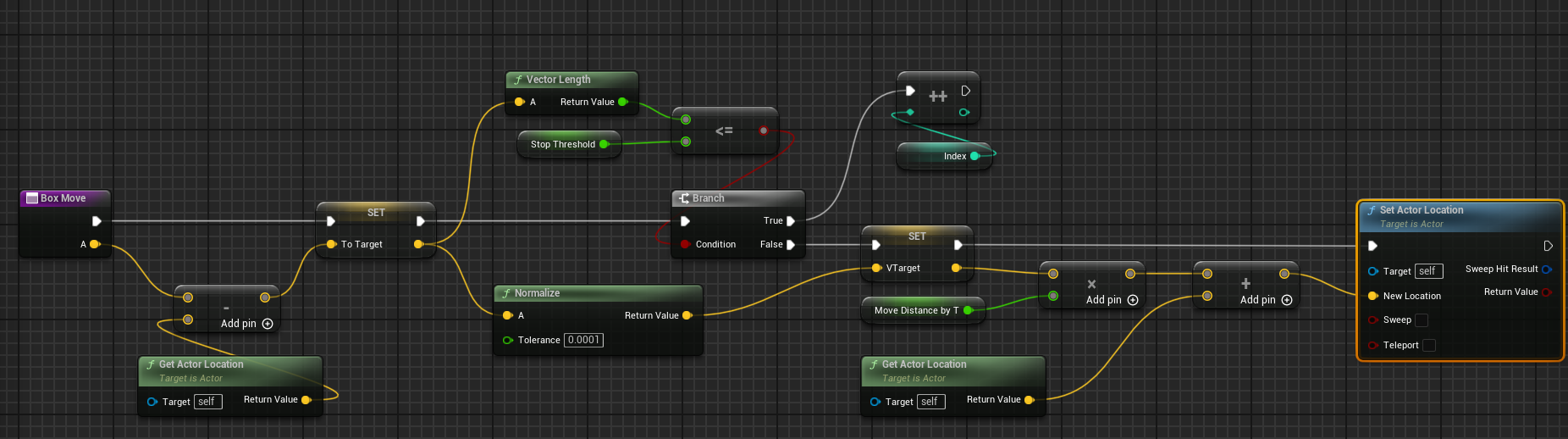

BoxMove函数

image-20250720190618495

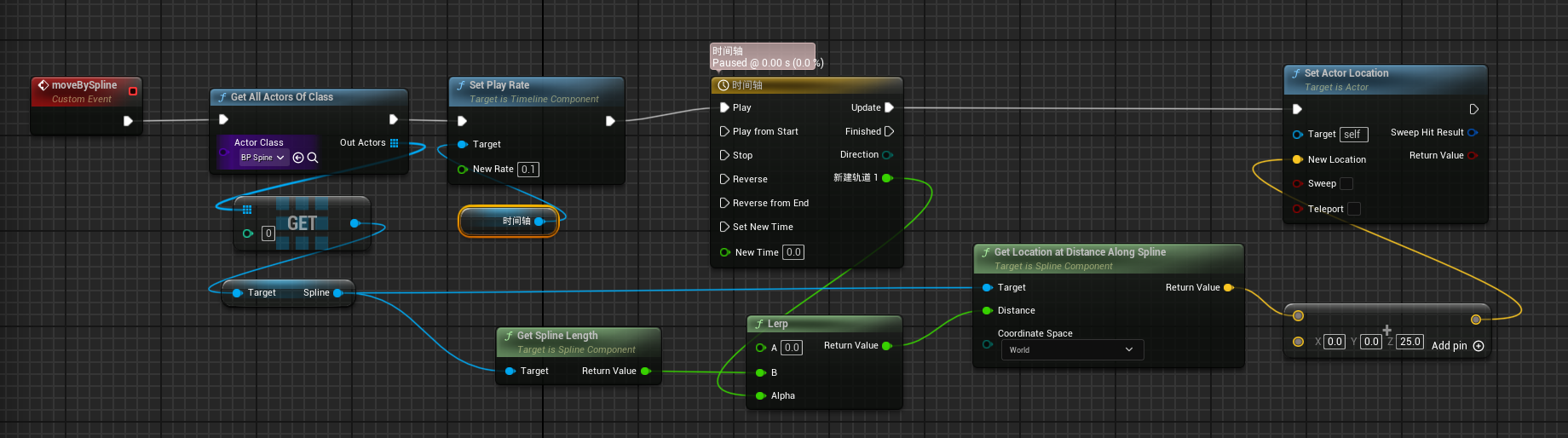

附加：实现物体按照样条线（非样条点）进行移动

蓝图逻辑：

时间轴参照上述方法1设置

image-20250720190832764

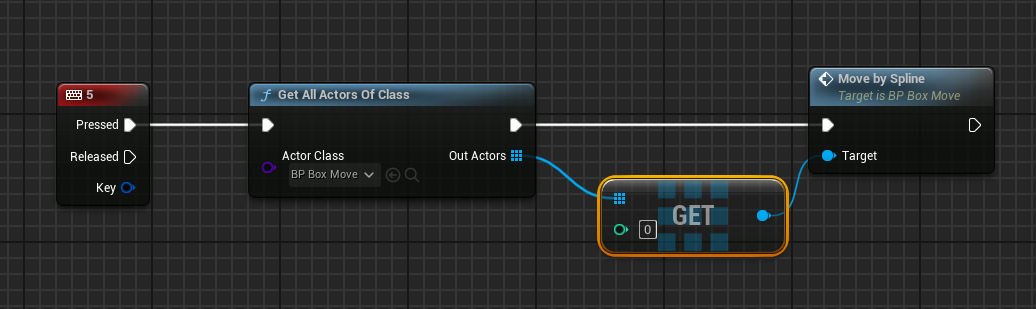

触发函数

image-20250720190954965

使用UEC++实现

UEC++实现时间轴

  1. 创建一个时间轴组件
  2. 绑定一个浮点曲线（如果需要的话），用于控制时间轴的变化
  3. 绑定时间轴更新和结束的委托
  4. 实现各个函数内的不同需求

创建一个浮点曲线，内部设置同蓝图创建时间轴的浮点曲线设置

image-20250721151819659

MyTimeLine.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
// Fill out your copyright notice in the Description page of Project Settings.

#pragma once

#include "CoreMinimal.h"
#include "Components/TimelineComponent.h"
#include "GameFramework/Actor.h"
#include "MyTimeLine.generated.h"

DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FOnTimelineUpdateDelegate, float, Alpha);
UCLASS()
class ASTAR_TEST2_API AMyTimeLine : public AActor
{
	GENERATED_BODY()

public:
	// Sets default values for this actor's properties
	AMyTimeLine();

	// Called every frame
	virtual void Tick(float DeltaTime) override;

	// 时间轴组件
	UPROPERTY(VisibleAnywhere,BlueprintReadWrite, Category = "Timeline")
	UTimelineComponent* MyTimeline;

	// 浮点曲线（用于驱动数值变化）
	UPROPERTY(BlueprintReadWrite,EditAnywhere, Category = "Timeline")
	UCurveFloat* FloatCurve;

	// 时间轴更新事件
	UPROPERTY(BlueprintAssignable, Category = "Timeline")
	FOnTimelineUpdateDelegate FOnTimelineUpdate;

	// 时间轴更新回调
	UFUNCTION()
	void OnTimelineUpdate(float Value);

	// 时间轴完成回调
	UFUNCTION()
	void OnTimelineFinished();

	// 事件轨道回调
	UFUNCTION()
	void OnTimelineEvent();

	// 设置播放速率
	UFUNCTION(BlueprintCallable, Category = "Timeline")
	void SetPlayRate(float NewRate);

	// 控制函数
	void PlayTimeline();

protected:
	// Called when the game starts or when spawned
	virtual void BeginPlay() override;


private:

	// 委托绑定
	FOnTimelineFloat UpdateFunction;
	FOnTimelineEvent FinishedFunction;
};

MyTimeLine.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
// Fill out your copyright notice in the Description page of Project Settings.


#include "MyTimeLine.h"


// Sets default values
AMyTimeLine::AMyTimeLine()
{
	// Set this actor to call Tick() every frame.  You can turn this off to improve performance if you don't need it.
	PrimaryActorTick.bCanEverTick = true;

	// 创建时间轴组件
	MyTimeline = CreateDefaultSubobject<UTimelineComponent>(TEXT("MyTimelineComponent"));

	// 初始化委托
	UpdateFunction.BindUFunction(this, FName("OnTimelineUpdate"));
	FinishedFunction.BindUFunction(this, FName("OnTimelineFinished"));

	// 重点，要在此处绑定curve
	static ConstructorHelpers::FObjectFinder<UCurveFloat> CurveAsset(TEXT("CurveFloat'/Game/BP/TimeLineCurve.TimeLineCurve'"));
	if (CurveAsset.Succeeded()) FloatCurve = CurveAsset.Object;
}

// Called when the game starts or when spawned
void AMyTimeLine::BeginPlay()
{
	Super::BeginPlay();

	// 绑定时间轴曲线
	if (FloatCurve) {
		MyTimeline->AddInterpFloat(FloatCurve, UpdateFunction);
		UE_LOG(LogTemp, Warning, TEXT("FloatCurve，存在"));
	}

	// 绑定完成事件
	MyTimeline->SetTimelineFinishedFunc(FinishedFunction);

}

// Called every frame
void AMyTimeLine::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);

	// 驱动时间轴更新,OnTimelineUpdate得到执行
	if (MyTimeline->IsPlaying()) {
		MyTimeline->TickComponent(DeltaTime, LEVELTICK_TimeOnly, nullptr);
	}
}

void AMyTimeLine::OnTimelineUpdate(float Value)
{
	// 在此处实现基于曲线值的逻辑

	// 通过委托，来实现每次更新时，执行逻辑
	FOnTimelineUpdate.Broadcast(Value);
	UE_LOG(LogTemp, Warning, TEXT("Timeline Value: %f"), Value);
}

void AMyTimeLine::OnTimelineFinished()
{
	UE_LOG(LogTemp, Warning, TEXT("Timeline Finished!"));
}

void AMyTimeLine::OnTimelineEvent()
{
	UE_LOG(LogTemp, Warning, TEXT("Timeline Event Triggered!"));
}

void AMyTimeLine::SetPlayRate(float NewRate)
{
	if (MyTimeline)
	{
		MyTimeline->SetPlayRate(NewRate);
	}
}
void AMyTimeLine::PlayTimeline()
{
	if (MyTimeline) MyTimeline->Play();
}

剩余部分实现：

BoxMove.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
class ASpine;
class USplineComponent;

UCLASS()
class ASTAR_TEST2_API ABoxMove : public AActor
{
	GENERATED_BODY()

public:
	// Sets default values for this actor's properties
	ABoxMove();

	// Called every frame
	virtual void Tick(float DeltaTime) override;

	UFUNCTION()
	void MoveBySpline();

	UFUNCTION()
	void HandleTimelineUpdate(float Alpha);

	AMyTimeLine* TimelineActor;



protected:
	// Called when the game starts or when spawned
	virtual void BeginPlay() override;

private:
	USplineComponent* SplineComp ;

	ASpine* SpineRef = nullptr ;

};

BoxMove.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
// Sets default values
ABoxMove::ABoxMove()
{
	// Set this actor to call Tick() every frame.  You can turn this off to improve performance if you don't need it.
	PrimaryActorTick.bCanEverTick = true;
}

// Called when the game starts or when spawned
void ABoxMove::BeginPlay()
{
	Super::BeginPlay();
}

// Called every frame
void ABoxMove::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);
}

void ABoxMove::MoveBySpline()
{
	// 获取时间轴Actor引用
	TimelineActor = GetWorld()->SpawnActor<AMyTimeLine>();
	if (!TimelineActor) UE_LOG(LogTemp, Warning, TEXT("TimelineActor不存在"));
	if (TimelineActor)
	{
		// 绑定委托
		TimelineActor ->FOnTimelineUpdate.AddDynamic(this, &ABoxMove::HandleTimelineUpdate);
		// 设置播放速度
		TimelineActor->SetPlayRate(0.2f);
		// 播放时间轴
		TimelineActor->PlayTimeline();
	}
	for (TActorIterator<ASpine> It(GetWorld()); It; ++It)
	{
		SpineRef = *It;
	}
	SplineComp = SpineRef -> FindComponentByClass<USplineComponent>();
}

void ABoxMove::HandleTimelineUpdate(float Alpha)
{
	float SplineLength = SplineComp->GetSplineLength();
	double Lerp = UKismetMathLibrary::Lerp(0.0f, SplineLength, Alpha);
	FVector LocationAtDistanceAlongSpline = SplineComp -> GetLocationAtDistanceAlongSpline(Lerp, ESplineCoordinateSpace::World);
	LocationAtDistanceAlongSpline += FVector(0.0f, 0.0f, 25.0f);
	SetActorLocation(LocationAtDistanceAlongSpline);
}
